1 應用范圍

     本系列電涌保護器主要應用于三相電源系統瞬時過電壓的電涌保護。應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。

     該電涌保護器是專用于PCB板焊接式三相電涌保護器，模塊內部設有失效安全脫扣裝置，同時具有失效報警引腳（干接點結構）。

2 技術參數

3 防護原理

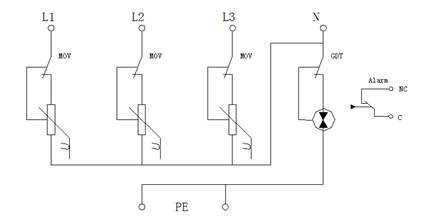

    DXH06-FC621/3+1交流電源電涌保護器用于交流電源的第二級（C級）雷電過電壓保護，采用3+1防護電路，如下列圖形所示。

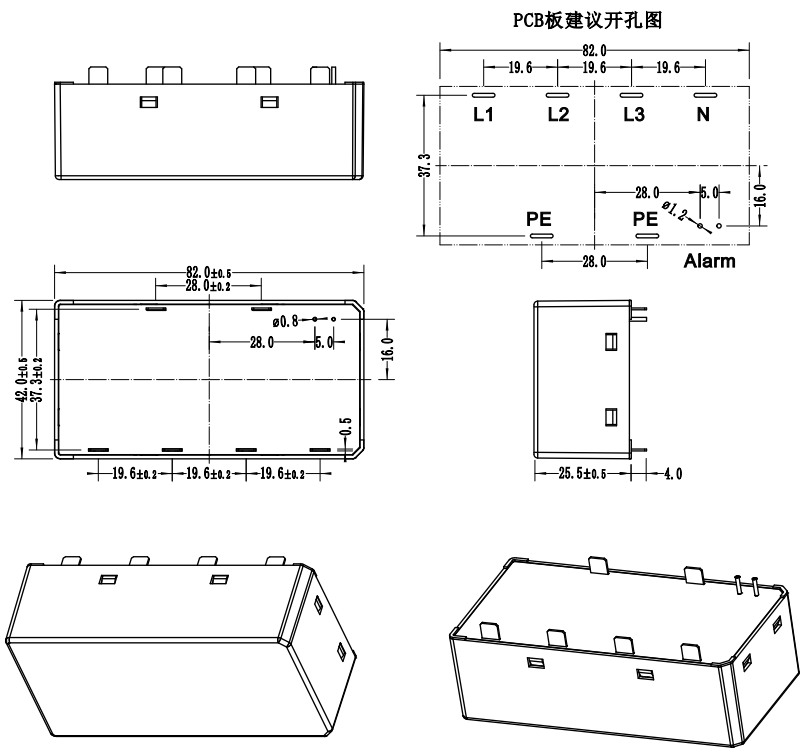

4 結構尺寸

5 安裝說明

   該電涌保護器采用PCB焊接安裝，PCB板鉆孔如上圖（PCB鉆孔圖）所示：焊接：產品可使用手工焊接或使用波峰焊焊接：手工焊接時建議使用恒溫烙鐵，溫度設置400℃±5℃,焊接時間1~3秒，焊錫絲建議使用常溫焊錫絲；推薦的波峰焊接曲線：預熱溫度1區：115±5℃；2區：155±5℃；峰值溫度265±5℃；鏈速：1.15~1.25m/min;具體要根據線路板的不同進行調整。
