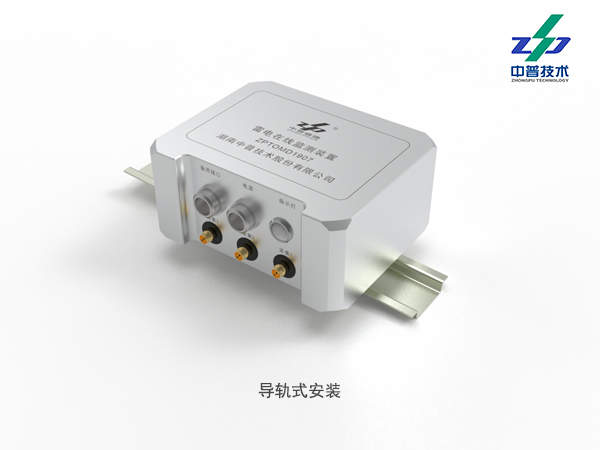

ZPTOMD-1907 三通道風機葉片雷擊監測 RS485接口雷電在線監測裝置

下載

產品概述

背景意義：

風力發電機組均安裝在空曠且遠離其他高大物體，因此風力發電機組極易遭受雷擊。雷電對風機造成的損壞不一定會立即導致風機顯現出故障；風力發電機組一般安裝在不易維護的地方，如偏遠山區風機、海上風機等；安裝了雷電在線監測系統 的風機在遭受雷擊后可為工程師分析提供可靠數據支持。

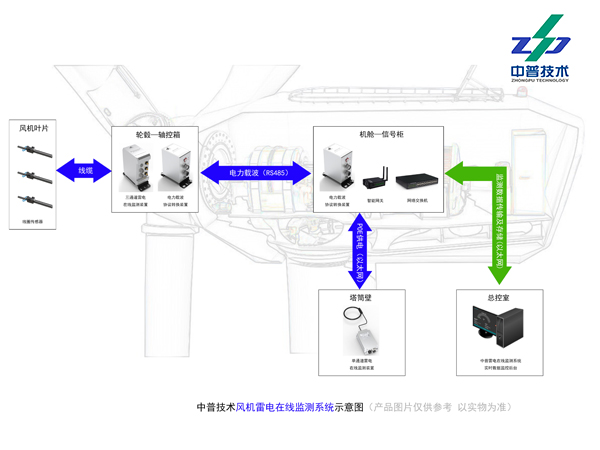

系統原理：

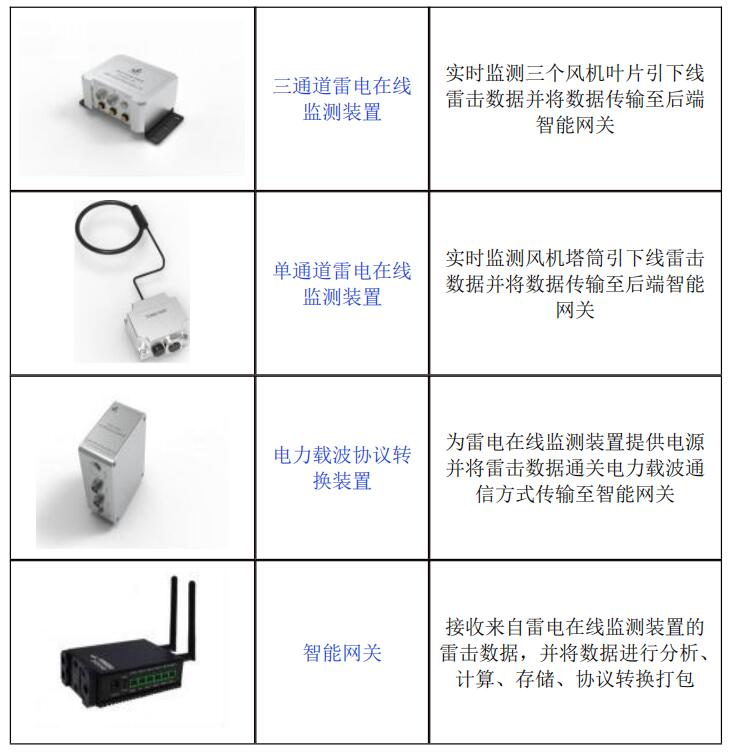

當風機葉片遭受到直擊雷時，安裝在風機葉片的雷電流傳感器能夠?qū)崟r將感應到的雷電流信號傳輸至安裝在風機輪轂軸控箱的三通道雷電在線監測裝置；

三通道雷電在線監測裝置對接收到的雷電數據進行分析、計算、本地存儲并通過電力載波協議轉換裝置將雷電流信息傳輸至安裝在機艙信號柜的智能網關；

當雷電流通過塔筒引下線泄放是，安裝在塔筒壁的雷電流傳感器能夠?qū)崟r將感應到的雷電流信號傳輸至安裝在塔筒壁的單通道雷電在線監測裝置；

單通道雷電在線監測裝置對接收到的雷電數據進行分析、計算、本地存儲并通過POE以太網將雷電流信息傳輸至安裝在機艙信號柜的智能網關；

智能網關將接收到的雷擊數據進行本地大數據分析、本地數據庫處理并通過MODBUST TCP協議將雷擊信息通過以太網傳輸至總控室的集中監控后臺，監控后臺可以實時了解風機遭受雷擊發生時間、雷擊次數、雷擊峰值、雷擊極性、雷擊電荷量、雷擊單位能量、雷擊陡坡系數等其他參數。
