本系列浪涌保護器主要應用于4線制測控信號系統的瞬時過電壓、過電流的保護。

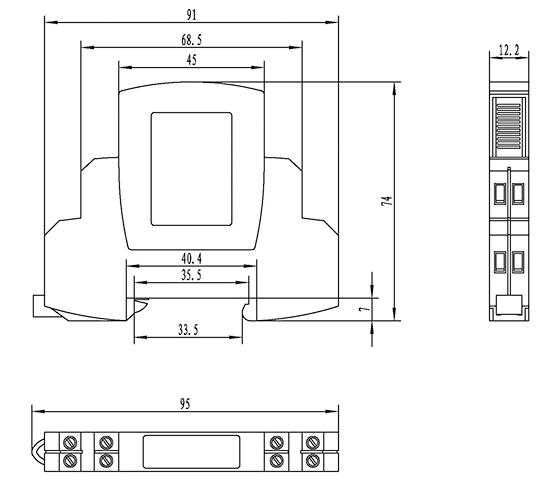

外形結構圖（此圖只作示意，以提供安裝尺寸為主）

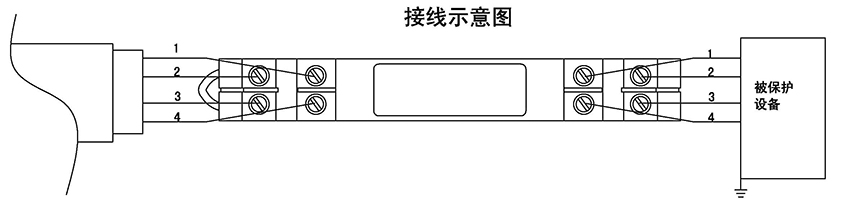

接線方式
技術參數
技術指標
設備型號
QFL06-H4R 24-S
SPD分類
C2、D1
標稱工作電壓Un
24V
直流最大持續運行電壓Uc
33V
交流最大持續運行電壓Uc
24V
標稱電流IL
1.0A
C2總標稱放電電流In
20kA（8/20uS）
C2每線標稱放電電流In
10kA（8/20uS）
D1 每線雷電沖擊電流 Iimp
2.5kA(10/350us)
線—線電壓保護水平Up
60V
線—PE 電壓保護水平Up
700V
線—線電壓保護水平(1KV/uS C1）Up
50V
線—PE 電壓保護水平(1KV/uS C1）Up
600V
線—線電壓保護水平(Iimp D1）Up
60V
線—PE 電壓保護水平(Iimp D1）Up
600V
每線串接阻抗
1.0ohms
線-線帶寬fG
7.8MHZ
線-線電容（C）
≤1.0nF
線-PE電容（C）
≤16nF
工作溫度范圍
-40 ℃---- +80 ℃
防護等極
IP20
安裝方式
35mm DIN軌
接線方式（輸入/輸出）
壓接/壓接
安裝導線截面積
0.08—2.5mm2
顏色
灰色UL94-V0
外形尺寸
95mm×74mm×12.2mm
